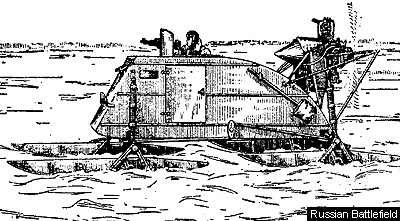

Аэросани НКЛ-26


Аэросани НКЛ-26


Приборная доска и органы управления: 1 — переключатель зажигания, 2 — кнопка стартера, 3 — бензиновый манометр, 4 — рулевое колесо, 5 — воздушный трехходовый кран, 6 — масляный термометр, 7 — амперметр, 8 — масляный манометр, 9 — выключатель фары, 10 — пусковое магнето, 11 — тахометр, 12 — педаль тормоза задних лыж, 13 — педаль газа, 14 — педаль тормоза передних лыж, 15 — воздушный насос.

Аэросани НКЛ-26 были рассчитаны на перевозку экипажа из двух человек - командира машины, одновременно выполняющего в боевых операциях функции стрелка, и механика-водителя.

Корпус аэросаней деревянный, закрытого типа, с четырьмя независимо подвешенными управляемыми лыжами. Его каркас набирался из поперечных шпангоутов и продольных стрингеров и обшивался фанерой. В поперечном сечении корпус имел вид перевернутой трапеции. Его передняя часть защищалась укрепленным под углом в 60° к вертикали броневым щитом. В нем на уровне головы водителя находился смотровой люк с откидной створкой, в которой выполнена узкая прорезь. Перед водителем находилась доска приборов.

Единственная дверь располагалась слева, параллельно сиденью водителя, по бортам имелись два небольших окна для бокового обзора.

В отсеке командира аэросаней, в крыше корпуса, находилось круглое отверстие, снабженное усиленной окантовкой. На окантовку крепилось кольцевое основание, на которое устанавливалась турель для пулемета типа ДТ калибра 7,62 мм. Турель имела бронированный щиток с вырезом для пулемета. Механизм поворота обеспечивал горизонтальный угол обстрела до 300° (остальные 60° приходились на зону вращающегося воздушного винта и являлись мертвой зоной).

В задней части, за отсеком командира, размещался бензиновый бак.

Ходовая часть аэросаней состояла из четырех одинаковых по размерам лыж Т-образного сечения, полуосей и амортизационных стоек.

Передняя часть лыж шире, чем задняя, что способствовало уменьшению бокового трения при движении по рыхлому снегу. Изготовлены они из дерева, подошва - из 10-мм фанеры, продольное ребро - из сосновой доски.

Управление аэросанями осуществлялось с помощью рулевого колеса, установленного в кабине водителя. Усилие поворота через систему тросов и рычагов передавалось на все четыре лыжи, которые попарно поворачивались в противоположные стороны, что резко повышало маневренность аэросаней.

Моторная установка аэросаней НКЛ-26 однотипна и взаимозаменяема с аэросанями НКЛ-16. Двигатель М-11Г имел пять расположенных звездообразно в одной плоскости цилиндров воздушного охлаждения. Для запуска двигатель комплектовался электрическими стартером и генератором. Кроме того, для улучшения работы двигателя при низких температурах, был предусмотрен подогреватель воздуха на входе в карбюратор. Такое решение исключало обеднение рабочей смеси и вымерзание всасывающих каналов и карбюратора. Подогреватель воздуха представлял собой кожух, подсоединяемый на фланце к карбюратору. Внутри кожуха проходили выхлопные патрубки двух нижних цилиндров двигателя. При морозах ниже минус 20°С на кожух дополнительно натягивали теплоизолирующий чехол.

Двигатель располагал двумя бензиновыми баками - основным и резервным.


Компоновка аэросаней НКЛ-26:
1 — передняя лыжа, 2 — полуось, 3 — корпус, 4 — фара освещения, 5 — броневой лист, 6 — смотровой лючок, 7 — створка люка с щелевой прорезью, 8 — кольцо турели, 9 — пулемет, 10 — броневой щит на поворотной турели, 11 — основной топливный бак, 12 — заправочная горловина бака, 13— подкосы моторной рамы, 14 — капот мотоустановки, 15 — резервный топливный бак, 16—— съемный масляный бак, 17 —магнето зажигания, 18 — воздушный винт, 19 — выхлопной патрубок, 20 — двигатель, 21 — подмоторная рама, 22 — стартер, 23 — подогреватель воздуха на входе в карбюратор, 24 — ограждение воздушного винта, 25 — задняя амортизационная стойка, 26 — задняя полуось, 27 — кабанчик лыжи, 28 — тормозной механизм, 29 — задняя лыжа, 30 — аккумуляторная батарея, 31 — тяга управления задняя, 32 — лента крепления бензинового бака, 33 — ложемент бака, 34 — сошка главного вала управления, 35 — тяга управления передняя, 36 — дверь кабины, 37— амортизационная стойка, 38 — узел крепления полуоси.


Источники:
"Моделист-Конструктор", №2, 1979.
