Аэросани АНТ-IV

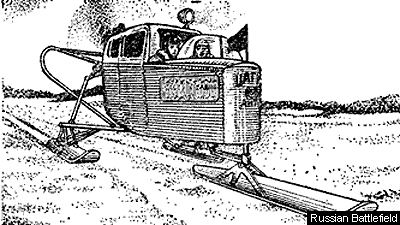

Схема аэросаней - трехлыжная, с передней управляемой лыжей. В корпусе размещались водитель, механик и два пассажира. В поздних моделях АНТ-IV в салоне появилось еще одно дополнительное место.

Корпус АНТ-IV - цельнометаллический, разделенный на три отсека. Носовая часть представляла собой открытую кабину с двухместным сидением для водителя и механика. Здесь располагались органы управления и приборная доска, здесь же были смонтированы узлы поворотной оси передней лыжи и амортизатора. От встречного потока воздуха водитель и механик защищались лобовым стеклом. Влезать в кабину приходилось через борт - для этой цели предусматривались подножки.

Второй отсек - закрытая пассажирская кабина с входной дверью по правому борту и окнами спереди и по бортам. В передней части кабины располагалось двухместное сиденье для пассажиров. Позднее сзади установили еще откидное сиденье для третьего пассажира. Изнутри кабина имела декоративную обивку, на потолке находился плафон внутреннего освещения. В задней части располагался легкосъемный щит, обеспечивающий свободный доступ к агрегатам двигателя - магнето, маслонасосу и трубопроводам.

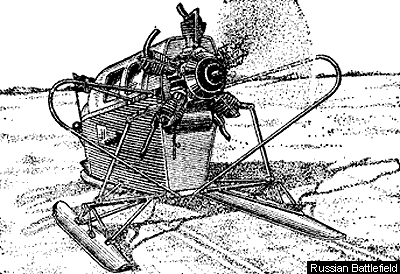

Следующий отсек - моторный. В верхней его части перед двигателем стяжными лентами закреплялся масляный бак, а внизу - топливный. Двигатель работал в паре с толкающим воздушным винтом.

Корпус аэросаней ферменной конструкции, он состоял из набора кольчугалюминиевых шпангоутов и стрингеров, обшитого гофрированным алюминиевым листом толщиной 0,5 мм. Здесь хочется еще раз подчеркнуть, что вопреки некоторым западным публикациям, обшивка аэросаней выполнялась из тонкого алюминия и не несла функций защиты от пуль и осколков. Лыжи аэросаней - кольчугалюминиевые, клепаные. Каждая лыжа состояла из обшивки с вклепанными в нее шпангоутами. На подошвах лыж устанавливались подрезы, обеспечивающие устойчивость движения машины и предотвращавшие ее боковое скольжение. Передние и задние лыжи не взаимозаменяемы (различались конструктивно). Передняя имела меньшую длину, задние же оснащались тормозными механизмами штыревого типа. Изменение направления движения аэросаней происходило при повороте рулевым механизмом автомобильного типа передней лыжи. Управление скоростью движения осуществлялось педалью, связанной с дроссельной заслонкой карбюратора тонким стальным тросом. Винтомоторная установка состояла из бензинового двигателя, воздушного винта и ряда систем - масляной, топливной, зажигания, выхлопа и подогрева воздуха на входе в карбюратор.

Приборная доска АНТ-IV:
1 — топливный манометр, 2 — масляный манометр, 3 — указатель температуры масла на входе в двигатель,
4 — указатель температуры масла на выходе из двигателя, 5 — переключатель магнето,
6 — рычаг опережения зажигания, 7 — заливочный шприц, 8 — воздушный насос, 9 — перекрывный воздушный кран.
